B&K 9800 應用｜以 PLD 產生一次性的交流電源瞬斷
設備遇到短暫斷電後，能否持續運轉或正常恢復？我們依 B&K Precision 原廠應用指南，整理 9800 系列交流電源如何以 List 序列搭配 PLD（電力線擾動）功能，重現一次性的電源瞬斷，讓測試條件可以重複設定與比對。
原廠應用文件中文整理｜旭聯創新科技｜整理日期：2026/10/23
測試目標：正常供電 → 瞬斷 → 恢復供電
原廠以三段序列示範，不是讓電源持續重複中斷。第一段建立正常的交流輸出；第二段加入 PLD，把輸出暫時降至設定電位；第三段回到正常供電。範例以 0 V 作為擾動電壓、153 ms 作為持續時間。
先建立三段 List 序列
我們先在 List Mode 建立三個步驟。第一段與第三段採用相同的正常輸出電壓和頻率；第二段是本例的關鍵，需要額外設定 PLD。範例中的數值用來說明功能，實際電壓與頻率仍須符合待測設備及電源工作範圍。

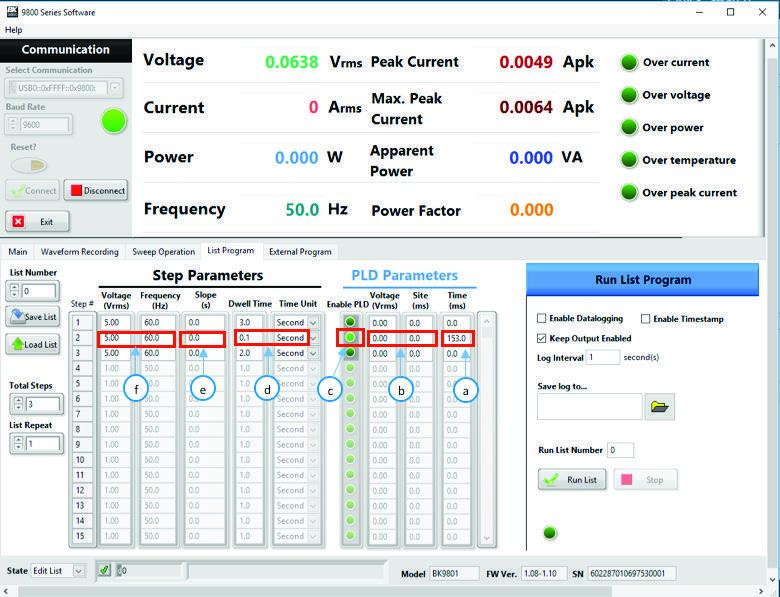

第二段如何設定？
| 軟體欄位 | 原廠範例設定 | 設定用途 |
|---|---|---|
| Voltage／Frequency | 設定所需輸出電壓與頻率 | 建立正常供電條件；原廠畫面以 5 Vrms、60 Hz 示範。 |
| Slope | 0 | 依本例設定為 0。 |
| Dwell Time | 0.1 s | 第二段的停留時間為 100 ms。 |
| Enable PLD | 啟用 | 原廠軟體中，啟用指示會呈現較亮的綠色。 |
| PLD Voltage | 0 V | 擾動期間的電壓位準，這裡用來產生瞬斷。 |
| PLD Site | 0 | 擾動起點相對於輸出週期起點的位置；依原廠本例填入 0。 |
| PLD Time | 153 ms | 擾動的持續時間。輸入前先確認時間單位為毫秒。 |
這些設定可依原廠指南透過配套軟體建立；手動設定或指令控制也採相同邏輯，但應依實際機型、韌體與手冊核對欄位及操作方式。
為什麼停留 100 ms，瞬斷卻能設定 153 ms？
兩個欄位控制的是不同時間：Dwell Time 是序列步驟停留多久，PLD Time 是擾動持續多久。原廠指出，當 PLD 時間（手冊中也稱 SD Time）長於目前步驟的停留時間時，擾動會延續到後續步驟，直到擾動時間達到設定值，或整個序列結束，兩者以先到者為準。
用實際波形確認測試條件

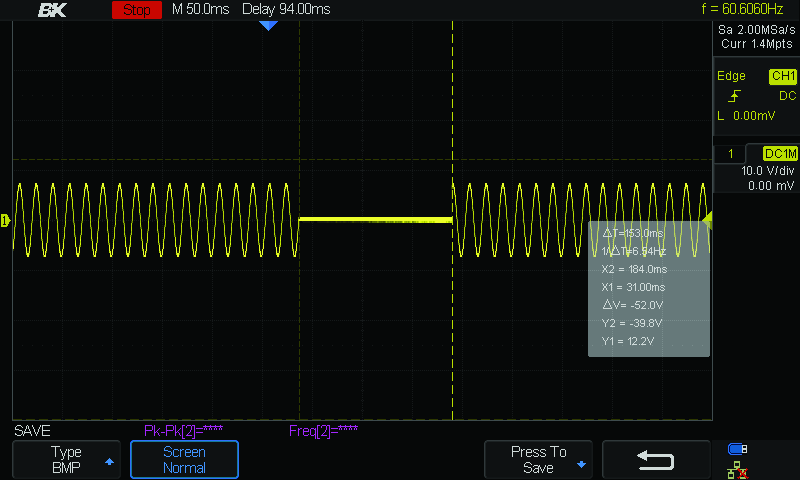

完成設定後，應量測實際輸出，確認瞬斷時間、擾動電壓、恢復供電與序列結束位置，再觀察待測設備的反應。原廠圖 3 顯示本例的輸出結果；這是原廠文件的實測畫面，不是旭聯另行執行的測試紀錄。
原文針對這個非重複瞬斷案例說明 100 ms 以上的時間範圍與 1 ms 解析度。這不應擴大解讀為所有機型、模式或韌體的統一能力；若需要更短擾動或符合特定標準的測試，我們會再核對設備規格與完整測試條件。
延伸：保護元件與負載穩壓率
問題二：保險絲或斷路器，何時才會動作？
原廠示範以 XLN 直流電源進行保護元件測試。我們會先核對元件額定值、預期測試電流、持續時間與量測方式，再確認電源可提供的工作點及測試保護配置。
問題三：負載變重，輸出電壓還穩不穩？
負載穩壓率是觀察負載改變時，電源輸出電壓的變化。原廠影片使用 9182 電源、8500 負載與 5492B 電錶示範；電子負載負責改變用電量，電錶負責觀察電壓。這與保險絲測試是不同主題。
原廠教學：XLN 保險絲／斷路器測試 負載穩壓率量測
需要測試您的設備？
提供正常輸入電壓與頻率、預期瞬斷時間、待測設備電流／功率，以及想觀察的重啟或恢復行為，我們協助確認交流電源、量測設備與測試配置。
原廠文件
本篇依原廠文件重點改寫，以測試目的、設定欄位及時序行為說明應用；圖 1–3 均出自原廠指南。實際使用應配合所選機型手冊與現行軟體版本。
